ヒータ断線警報器

単相/三相 電力調整器用MCU内蔵型ヒータ断線警報器(DINレール取付型)
HBA-T120 / HBA-T130

  • 単相または三相の電力調整器用のヒータ断線警報器
  • 位相制御、ゼロクロス制御、リレー接点、SSR駆動に使用可能
  • 負荷電流を自動設定

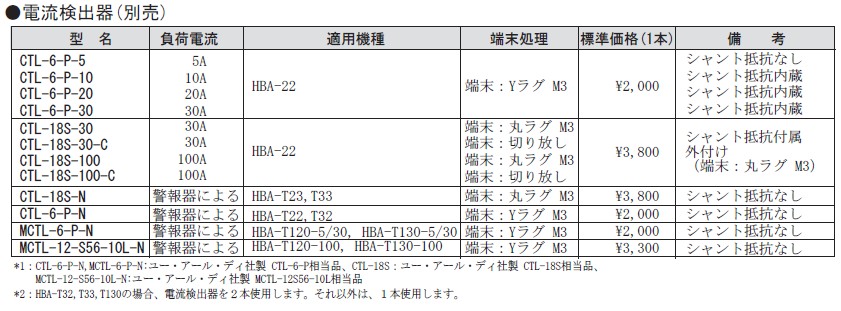

  • 対応CT:MCTL-6-P-N(負荷電流30Aまで)、MCTL-12-S56-10L-N(負荷電流100Aまで)

※三相用の場合はCTを2個使用

  • ヒータ断線検知
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

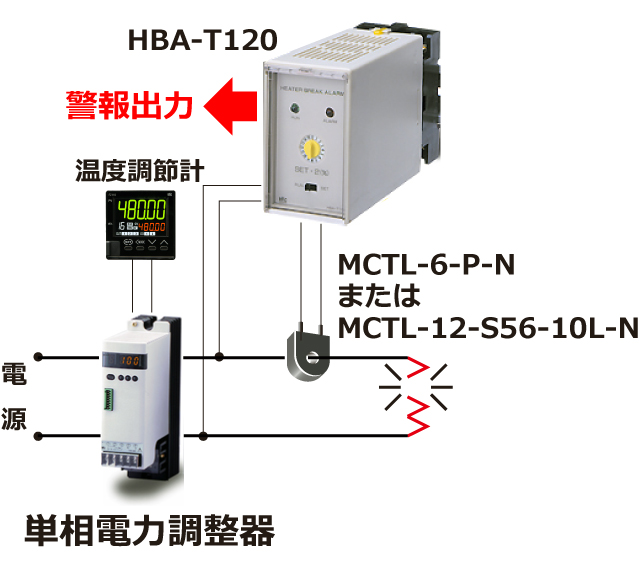

HBA-T120(単相 電力調整器制御用)

  • MCU内蔵により、負荷電流を自動設定します。電力調整器による位相制御、ゼロクロス制御に使用します。

※対応CT:MCTL-6-P-N(負荷電流30Aまで)
      MCTL-12-S56-10L-N(負荷電流100Aまで)

※リレー接点・SSR駆動制御系も可

HBA-T130(三相 電力調整器制御系用)

  • MCU内蔵により、負荷電流を自動設定します。三相用の電力調整器による位相制御、ゼロクロス制御に使用します。

※対応CT:MCTL-6-P-N(負荷電流30Aまで)
      MCTL-12-S56-10L-N(負荷電流100Aまで)

※CTは2個使用

※リレー接点・SSR駆動制御系も可

主な仕様

HBA-T120(単相 電力調整器制御系用)

  • 入力の種類:HBA-T120□-5  MCTL-6-P-N

HBA-T120□-30  MCTL-6-P-N

HBA-T120□-100 MCTL-12-S56-10L-N

  • 検出可能負荷電流:HBA-T120□-5   1~ 5A(定格 5A)

HBA-T120□-30   6~30A (定格30A)

HBA-T120□-100 20~100A(定格100A)

  • 設定可能範囲:警報器本体定格容量の0~30%(警報設定値の0~15%×2)の電流減少率で設定
  • 負荷設定精度:警報器本体定格容量の±3%以内
  • 警報設定精度:警報器本体定格容量の±3%以内

※ただし、負荷電圧が定格の30%以下の時は精度範囲外

HBA-T130(三相 電力調整器制御系用)

  • 入力の種類:HBA-T130□-5  MCTL-6-P-N

HBA-T130□-30  MCTL-6-P-N

HBA-T130□-100  MCTL-12-S56-10L-N

  • 検出可能負荷電流:HBA-T130□-5  1~ 5A (定格 5A)

HBA-T130□-30  6~30A (定格30A)

HBA-T130□-100  20~100A(定格100A)

  • 設定可能範囲:警報器本体定格容量の0~30%(警報設定値の0~15%×2)の電流減少率で設定
  • 負荷設定精度:警報器本体定格容量の±3%以内
  • 警報設定精度:警報器本体定格容量の±3%以内

※ただし、負荷電圧が定格の30%以下の時は精度範囲外

<共通仕様>

  • 警報出力:1点、リレー接点出力、1a接点
  • 電源電圧(定格):AC100~220V 50/60Hz共用
  • 消費電力:1.2VA以下
  • 使用周囲温度:0~50℃

外形寸法

(単位:mm)

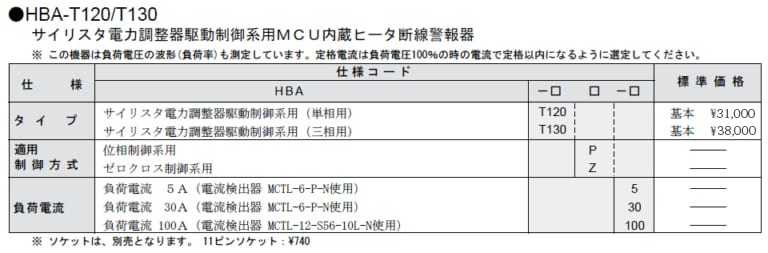

型式/価格
