デジタル指示調節計

デジタル指示調節計(プロセス/温度調節計)
GZシリーズ(GZ400 / GZ900)

  • ユニバーサル入力
    (熱電対・測温抵抗体・電圧・電流切換可能)
  • 測定精度:表示値の±0.1%
  • サンプリング周期:0.01秒
  • 11セグメント5桁LCD表示
  • 前面ローダ通信対応
  • 2入力機能
  • プラグイン構造
  • 本体奥行65mm
  • NEW
  • 温度制御
  • プロセス制御
  • 高速サンプリング
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

超高速サンプリング 10ms

  • 1秒間に100回の超高速フィードバック制御で、これまで制御が困難であった 圧力・流量・急速加熱制御(RTP)等の高速に変化するプロセス制御に威力を発揮します。

前面ローダポート搭載

  • 全機種に前面ローダ通信ポートを装備し現場での保守性が向上します。
  • 調節計・指示計設定データ管理支援ツールPROTEM2を用意しております。

装置が映える 大型高輝度LCD表示器搭載

  • 遠くからでも視認性の優れた大型LCD表示器を搭載しました。

2入力による多彩なアプリケーション

  • 2CH(2ループ)制御
    1台の調節計で2CHの制御が可能です。
  • 2入力連携機能
    設定したレベルで入力1と入力2を切り換える機能です。
  • 差温制御機能
    入力1と入力2のPV値の差が一定となるように制御する機能です。

更に進化した制御性能と機能

  • オーバーシュート・ボトム下降量抑制するプロアクティブ機能を搭載しました。

多彩な情報表示 カスタマイズも可能

  • 3段表⽰器で豊富な情報を表⽰します。
  • パラメータ表示セレクト機能で必要なパラメータのみ表⽰させることができます。

主な仕様

  • 入力点数:最大2点 ※標準1点、2点(2入力仕様)はオプション
  • 入力の種類(ユニバーサル入力) ※入力範囲は入力レンジコード表(型式・価格)を参照
    1) 熱電対:K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L
    2) 測温抵抗体:Pt100, JPt100 (3線式)
    3) 直流電圧入力:DC0~10mV, DC0~100mV,DC0~20mA, DC4~20mA
    4) 直流電圧入力:DC0~1V, DC0~5V, DC1~5V, DC0~10V, DC-5~+5V, DC-10~+10V
  • サンプリング周期:0.01秒
  • 測定精度:±(表示値の0.1%+1digit) ※入力・レンジにより異なります
  • 出力1(OUT1) ※制御・警報・HBA機能を各出力に割付け
    1)リレー接点出力 1c接点 ※高耐久型リレー使用
    2)SSR駆動用電圧パルス出力:DC0/12V
    3)電流出力:DC0~20mA, DC4~20mA
    4)電圧連続出力:DC0~5V, DC1~5V, DC0~10V
    5)トランジスタ出力



<オプション仕様>

  • 出力2(OUT2) ※制御・警報・HBA機能を各出力に割付け
    1)リレー接点出力 1a接点 ※高耐久型リレー使用
    2)SSR駆動用電圧パルス出力:DC0/12V
    3)電流出力:DC0~20mA, DC4~20mA
    4)電圧連続出力:DC0~5V, DC1~5V, DC0~10V
    5)トランジスタ出力
  • 出力3(OUT3) ※OUT3はユニバーサル出力(電圧パルス出力,電流出力を切換可能)
    1)SSR駆動用電圧パルス出力:DC0/14V
    2)電流出力:DC0~20mA, DC4~20mA
  • デジタル出力(DO:最大4点) リレー接点出力
  • イベント機能(最大4点)
  • リモート入力
    1) 直流電圧入力:DC0~10mV, DC0~100mV, DC0~20mA, DC4~20mA
    2) 直流電圧入力:DC0~1V, DC0~5V, DC1~5V, DC0~10V, DC-5~+5V, DC-10~+10V
  • イベント入力(最大6点)

イベント入力種類:
RUN/STOP切換, AUTO/MAN切換、入力2の機能切換、インターロック解除、ピーク/ボトムホールド値解除、オートチューニングON/OFF、設定ロック/アンロック切換、正動作/逆動作切換、メモリエリア切換(SET有/無)、メモリエリア移動

  • アナログ伝送出力(最大1点)
    1) 直流電圧入力:DC0~20mA, DC4~20mA
    2) 直流電圧入力:DC0~5V, DC1~5V, DC0~10V
  • 通信機能:通信方式:RS-422AまたはRS-485



<一般仕様>

  • 電源電圧(定格):AC100~240V/AC24V/DC24V
  • 許容周囲温度:-10~55℃
  • 質量:

GZ400 約221g
GZ900 約291g

  • 安全規格:

UL:UL61010-1
cUL:CAN/CSA-22.2 NO.61010-1
CEマーキング:

低電圧指令(LVD)  EN61010-1
EMC指令 EN61326-1

RCM:EN55011

外形寸法

単位:mm



型式/価格

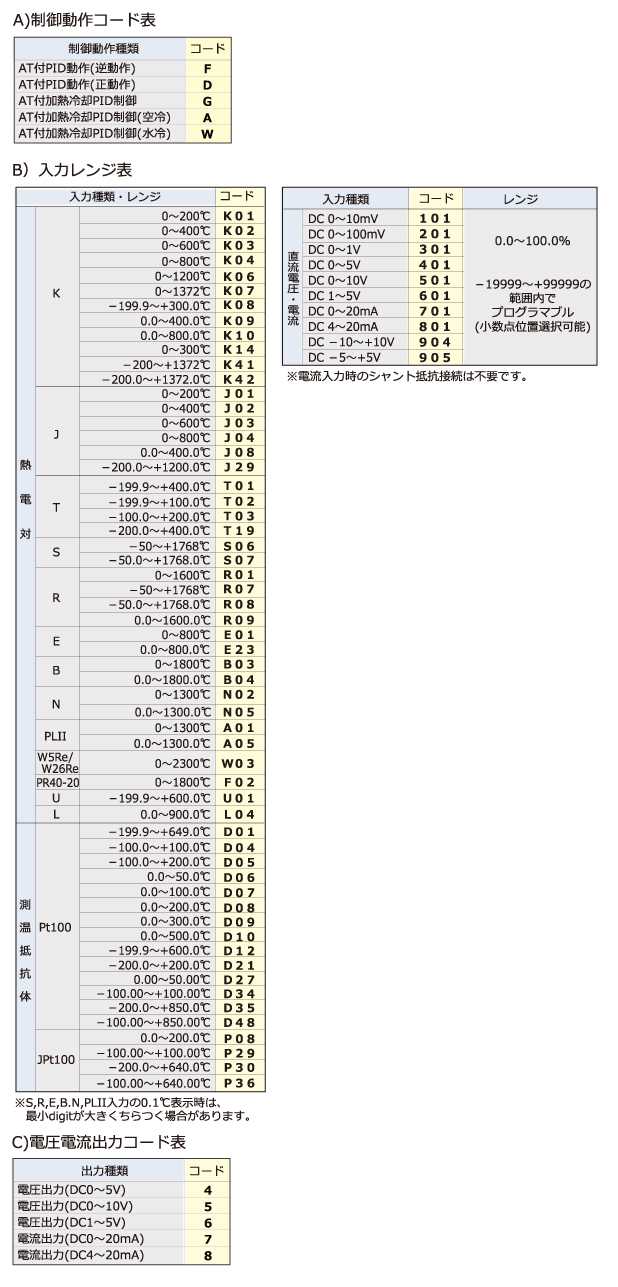

型式コード



イニシャルコード



オプション(別売品)

●USB通信変換機



●CT:ヒータ断線警報用電流検出器



●端子カバー



●前面カバー
