PFA(フッ素樹脂)被覆温度センサ
FT-100(K熱電対) / FR-100(測温抵抗体)
- PFA(フッ素樹脂)チューブ保護管の耐薬液性に優れた温度センサ
- K熱電対と測温抵抗体の2種類から選択可能
- 純水洗浄+クリーンパック処理を行い納品が可能
- ご希望の保護管長・リード長で出荷可能
- 温度監視
- 主な特長
- 主な仕様
- 外形寸法
- 型式/価格
主な特長
耐薬液性と耐久性に優れた温度センサ
- 保護管にPFA(フッ素樹脂)チューブを採用。腐食性のある薬液等の温度測定に最適です。
- K熱電対と測温抵抗体の2種類から選択できます。
FEP(フッ素樹脂)チューブ被覆タイプの一般用温度センサも製作可能です。
詳細は ”一般用温度センサ(熱電対・測温抵抗体)” の「シース型温度センサ 仕様・型式コード」(PDFファイル) を参照してください。
※フッ素樹脂コーティングタイプまたは、PFAチューブ被覆タイプの一般用温度センサについては営業担当までご相談ください。
<参考>
テフロン®は、フッ素樹脂(PTFE:4フッ化エチレン樹脂 等)の商品名となります。
テフロン®は、米国ケマーズ社(デュポン社)の登録商標です。
FT-100/FR-100はフッ素樹脂(PFA:パーフルオロアルコキシアルカン樹脂)を採用しております。
優れた温度応答性能
-
測温部と保護管の密着構造により、温度応答性に優れます。
クリーン仕様で出荷可能
-
純水洗浄+クリーンパック処理を行い納品可能。(オプション)
各種半導体製造工程に対応します。
多湿雰囲気の測定にも対応
- 測温部からリード部まですべてPFA被覆されているため、薬液雰囲気はもちろん、多湿性雰囲気でも長期間安定した温度測定が可能です。
※保護管部以外は結露不可です
ご希望の保護管長・リード長で製作可能
- 保護管長は最大5000mm、リード長は最大9000mmでご希望の寸法で製作可能です。
※保護管長とリード長の合計(全体長)は最大10000mm(10m)までとなります
※これ以外の寸法についてもお気軽にご相談ください
アプリケーション例
主な仕様
PFA被覆熱電対 FT-100
- 種類,許容差:K熱電対 クラス1(JIS C1602-1995)
- 測定範囲: 0~200℃(測温部)※保護管部以外結露しないこと
- 測定精度: ±1.5℃(挿入長100mm以上)
- 応答時間: 14秒 (最終値に対し90%)typ.
※充分室温に放置された状態に置き、100℃の沸騰水に入れ、
安定点の90%で評価する。挿入長さは、100mm 以上とする。 - 保護管材質: PFA(フッ素樹脂)
- 保護管許容曲げ半径: 15mm(測温部先端より90mm を除く)
- リード線径: 1.0×1.6(短径×長径)mm
- 導線構成: φ0.32mm×1 本
- 絶縁体材質: PFA(フッ素樹脂) 緑色1本(+極)、白色1本(-極)
- 被覆材質: PFA(フッ素樹脂) 緑色
PFA被覆測温抵抗体 FR-100
- 種類,許容差:Pt100Ω測温抵抗体 クラスA (JIS C 1604-1997)
- 測定範囲: 0~200℃(測温部)※保護管部以外結露しないこと
- 測定精度:
±(0.15+0.002|t|)℃ (tは測定温度)
規定電流:2mA (JIS C 1604-1997)
(挿入長100mm以上)
- 応答時間: 18秒 (最終値に対し90%)typ.
※充分室温に放置された状態に置き、100℃の沸騰水に入れ、
安定点の90%で評価する。挿入長さは、100mm以上とする。 - 保護管材質: PFA(フッ素樹脂)
- 保護管許容曲げ半径: 15mm(測温部先端より90mm を除く)
- リード線径: φ1.7mm
- 導線構成: φ0.1mm×7本
- 絶縁体材質: PFA(フッ素樹脂) 赤色1本、白色2本
- 被覆材質: PFA(フッ素樹脂) 灰色

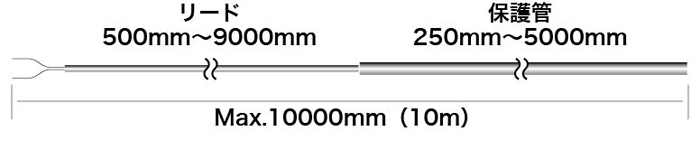

外形寸法
(単位:mm)
