静電容量式レベルセンサ/レベル計
CP1シリーズ / RMC500

  • 腐食性液体、導電/非導電性液体、誘電率変化など様々な測定条件に対応
  • 密閉式タンクでの使用や雰囲気圧の変動に対して影響なし
  • レベル測定用の主電極に接地電極、リファレンス電極を組み合わせた電極も用意
  • 電極ヘッドに電子回路が無いため優れた信頼性と耐久性を実現
  • RMC500は表示器、変換器として使用可能。調節計、指示計設定データ管理支援ツールPROTEM2でセットアップが可能
  • レベル
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

薬液、純水、飲料水、原料液などのレベル管理

■計測電極のPFA被覆仕様は各種薬液に対応可能です。

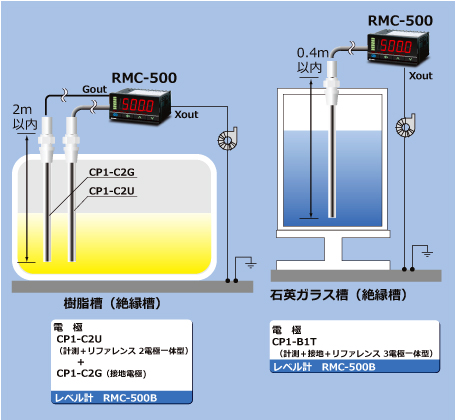

■リファレンス電極内蔵型は、樹脂製タンクや石英ガラス等の絶縁層でも安定した測定が可能で、液体の特性変化にも自動補正できます。

液化ガスのレベル測定

■電極内部にガス流通部を設けた液化ガス専用仕様を用意しております。

各種処理液のレベル測定

■一般的な導電性液体用電極です。

※槽が接地処理されていない場合は接地が必要です

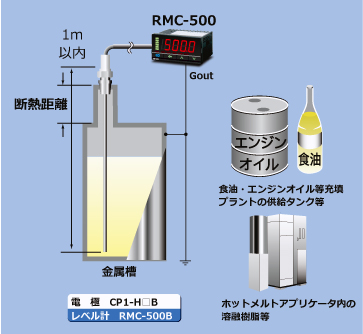

食油、エンジンオイルなどの油脂類、ホットメルトなどの溶融樹脂のレベル測定

■一般的な非導電性液体用電極です。

※測定対象が高温の場合、電極ヘッド部(ケーブルと電極接合部)が150℃以下となるようにしてください。

※槽が接地処理されていない場合は接地が必要です。

主な仕様

CP1シリーズ

  • 測定対象物:導電性液体(超純水を含む)
  • 電極部材質:電極本体部 SUS304、電極絶縁部 PFA二重被覆 t=1.5
  • FS範囲:150mm~(最小100mm、最大500mm)
    ※FSが150mm未満の時は、RMC-500のオートバイアス機能とスケーリング機能でスケーリング可能
  • 直線性:FSの0.7%以下または1.5mm以下(何れか大きい方の値)
  • 再現性:FSの0.3%以下または0.7mm以下(何れか大きい方の値)
  • 使用温度範囲:-10~+180℃(ケーブル・電極部)※氷結しないこと
  • 使用圧力範囲:最大196KPa以下 (お使いになるフィッティングシール耐圧が、これ以下の場合、フィッティングシール耐圧に依ります)
  • 電極耐圧力:最大490KPa以下



  • 測定対象物:導電性液体
  • 電極部材質:電極本体部 SUS304、電極絶縁部 PFA二重被覆 t=1.0
  • FS範囲:70mm以上
  • 直線性:FSの1.0%以下または2.0mm以下(何れか大きい方の値)※電極を金属槽壁に平行取付時
  • 再現性:FSの0.3%以下または0.7mm以下(何れか大きい方の値)
  • 使用温度範囲:-20~+150℃(電極部)、-10~+180℃(ケーブル部)※氷結しないこと
  • 電極耐圧力:最大490KPa以下



  • 測定対象物:非導電性液体
  • 電極部材質:電極本体部 SUS304(1・3タイプ)、SUS316(2タイプ) 電極絶縁部 PFA被覆(1・2タイプ) t=1.0、PTFE被覆(3タイプ) t=1.0
  • FS範囲:70mm以上
  • 直線性:FSの1.0%以下または2.0mm以下(何れか大きい方の値)※電極を金属槽壁に平行取付時
  • 再現性:FSの0.3%以下
  • 使用温度範囲:-20~+150℃(電極部)、-10~+180℃(ケーブル部)※氷結しないこと
  • 電極耐圧力:最大490KPa以下



  • 測定対象物:非導電性液体(主に液化ガス等の低誘電率体)
  • 電極部材質:SUS304
  • FS範囲:70mm以上
  • 直線性:FSの1.0%以下または2.0mm以下(何れか大きい方の値)※L1=1250、L2=600 垂直取付時
  • 再現性:FSの0.3%以下
  • 使用温度範囲:-200~+120℃(電極部)、-10~+60℃(ケーブル部)※氷結しないこと
  • 電極耐圧力:最大196KPa以下 (お使いになるフィッティングシール耐圧が、これ以下の場合、フィッティングシール耐圧に依ります)





  • 入力の種類:0~200pF(Bタイプ)、0~2000pF(Cタイプ)
  • サンプリング周期:0.1秒
  • 測定入力補正機能:ゼロ点補正(オートゼロ・手動設定)、スパン点補正(オートスパン・手動設定)、デジタルフィルタ、EMPTY調整
  • 入力精度:直線性誤差 ±0.1% of 入力スパン(B、Cタイプ)
  • アナログ計測出力種類:DC 4~20mA、DC 0~20mA、DC 0~5V、DC 1~5V、DC 0~10V
  • デジタル出力:
    出力点数:6点(DO1~DO6)
    出力の種類:リレー接点出力、1a接点
    出力の内容  :上限入力値警報、下限入力値警報、FAIL(DO6のみ可能)
    *待機動作有/無選択可能
  • キャリブレーション機能:実液調整機能、PVバイアス機能、事前調整機能(理論値キャリブレーション機能)、リニアライズ機能
  • ローダ通信

<オプション機能>

  • リファレンス機能:計測液の比誘電率変化や電位変化等の外乱による計測静電容量値の変動分を抑制する機能。
  • 通信:通信方式 RS-485

<一般仕様>

  • 電源電圧(定格):AC100~240V、AC24V、DC24V
  • 許容周囲温度:-10~+55℃
  • 質量:約180g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD)EN61010-1

EMC指令: EN61326-1

RCM: EN55011

外形寸法

(単位:mm)



CP1-B1T



CP1-CB



CP1-HB



CP1-EW



RMC500

型式/価格

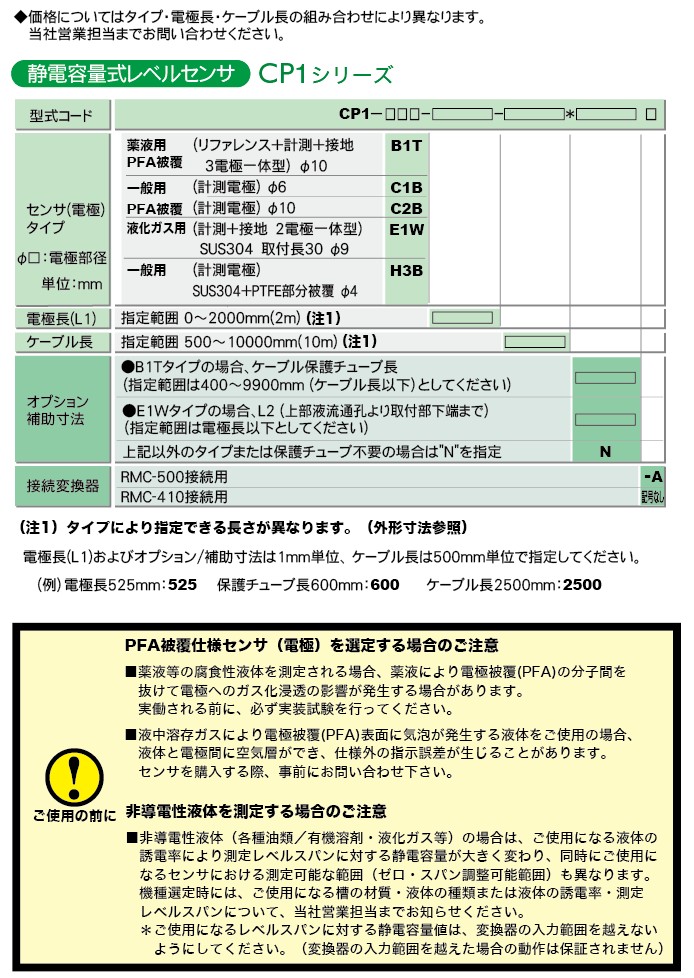

CP1シリーズ

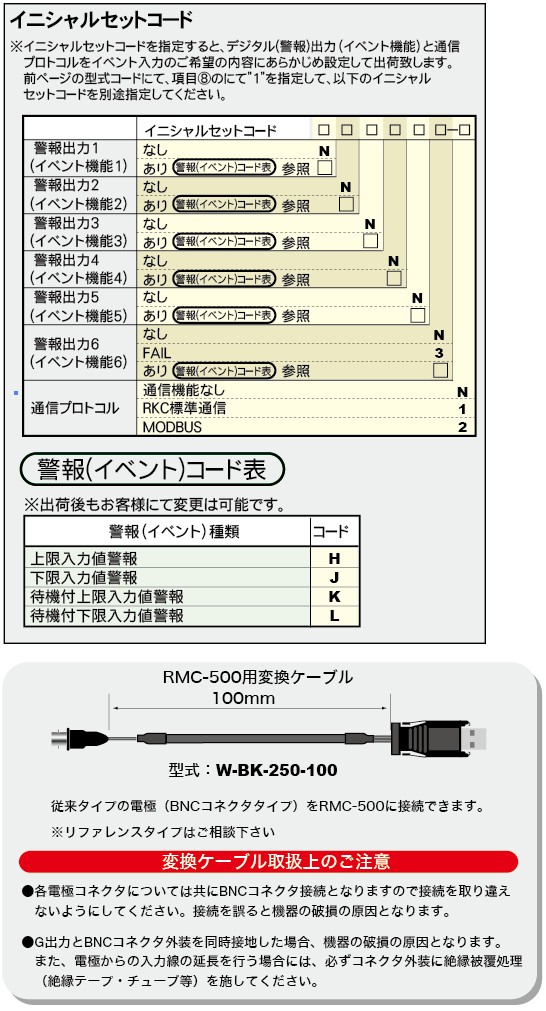

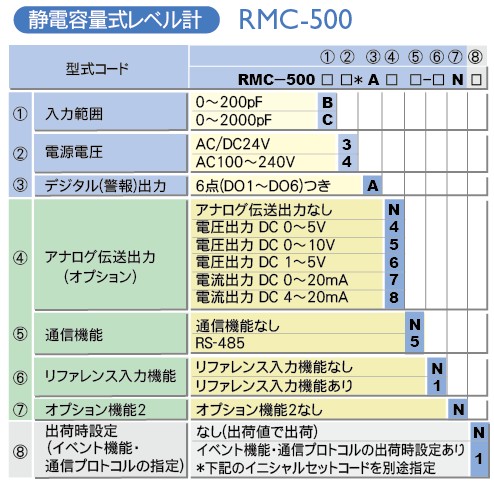

RMC500
