電力調整器(サイリスタユニット SCR)

単相電力調整器(サイリスタユニット SCR)
THV-10(150A, 200A)

  • 最大負荷容量:AC150A, AC200A
  • 電源電圧:AC100~240V
  • 制御方式:位相制御、ゼロクロス制御
  • ローダ通信対応
  • 前面表示器と操作キーによる簡単設定
  • UL、CEマーキング対応
  • 電力操作
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

デジタル制御で優れた応答性と再現性

■前面に表示器と設定キーを装備したデジタ制御の操作器です。

■ソフトアップ (ソフトスタート)/ ソフトダウンの0秒設定で、応答が速く高速昇温にも対応可能です。

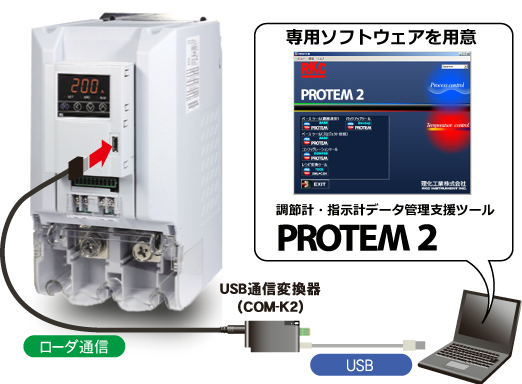

データ管理が手軽にできるローダ通信を搭載

■前面ローダ通信ポートを装備し現場での保守性が向上します。

■調節計、指示計設定データ管理支援ツールPROTEM2を用意しております。

豊富な機能を標準で搭載

■外部接点入力、ソフトアップ(ソフトスタート)/ソフトダウン、手動/自動切換、勾配設定、出力リミッタ、出力バイアス、入力-位相角比例/入力-電圧比例/入力-電力位相角比例 切換など豊富な機能を標準装備しています。

変圧器の磁束密度制限がなく変圧器の小型化を実現(オプション)

■変圧器1次側制御機能は、負荷側(変圧器)の瞬停などにより発生する過大電流を抑えることできます。変圧器1次側を制御する場合は、変圧器1次側制御機能付をご使用ください。変圧器の磁束密度の制限がなくなります。

非直線性負荷のヒータ断線を検知可能

■ヒータの特性に合わせて変曲点を最大3点設定できます。温度による抵抗値変化が大きい負荷(ランプヒータなど)にも対応可能です。

■変曲点の自動設定が可能です。

主な仕様

  • 制御方式:位相制御/ゼロクロス制御 (切換可能)
  • 最大負荷容量:AC150A, AC200A
  • 適用負荷:直線性(R:抵抗)負荷(位相制御時:変圧1次側制御可、※1 変圧器1次側制御保護機能参照)
  • 入力信号:DC4~20mA、DC1~5V、DC0~10V、DC0/12V
  • 出力モード:
    1)位相角比例、電圧比例、電圧自乗比例(標準)
    2)定電流制御(オプション)
  • 電源周波数:50/60Hz共用(自動判別)
  • デジタル表示内容:入力信号値、位相角比率値、周波数値、制御方式、ソフトアップ/ソフトダウン時間、勾配設定値、出力リミッタ(上限/下限)、ベースアップ設定、出力モード、外部接点動作など
  • 標準付加機能
    自動/手動切換(外部手動設定はオプション)・出力リミッタ・ベースアップ設定(出力バイアス)・勾配設定機能(外部設定はオプション)・ソフトアップ/ソフトダウン機能・二位置制御(外部上限・下限設定はオプション)

<オプション機能>
ヒータ断線警報・電流リミッタ・定電流制御

<一般仕様>

  • 使用温度範囲:性能保証範囲 0~40℃、動作保証範囲 -15~+55℃
  • 電源電圧(定格):AC100~240V
  • 質量:20A/30Aタイプ 約0.9kg

45A/60Aタイプ 約1.4kg

80A/100Aタイプ 約1.9kg

  • 安全規格 ※2:UL UL508

cUL C22.2 No.14

CEマーキング:低電圧指令(LVD)EN60947-4-3

 EMC指令 EN60947-4-3

※1:変圧器1次側制御保護機能について

変圧器1次側を制御する場合は、変圧器1次側制御保護機能付をご使用ください。変圧器1次側制御保護機能は、負荷側(変圧器)の瞬停により発生する過大電流を抑えることできます。

変圧器1次側制御保護機能なしの場合は、過大電流が発生する場合がありますので、磁束密度1.25T以下の変圧器をご使用願います。また、必ずソフトアップ機能を有効にしてください。

※2:CEマーキングについて

本機器は指定のノイズフィルタを使用することによって、CEマークに適合します。

指定ノイズフィルタ: 双信電機株式会社製(お客様にて別途ご用意願います)

外形寸法

(単位:mm)
