ヒータ断線警報器

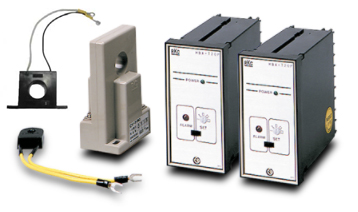

単相/三相 電力調整器用ヒータ断線警報器(パネル取付型)
HBA-T22 / HBA-T32 / HBA-T23 / HBA-T33

  • 単相または三相の電力調整器用のヒータ断線警報器
  • 位相制御、ゼロクロス制御、リレー接点、SSR駆動に使用可能
  • 対応CT:CTL-6-P-N(HBA-T22 / HBA-T32)、CTL-18S-N(HBA-T23 / HBA-T33)

※三相用の場合はCTを2個使用

  • ヒータ断線検知
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

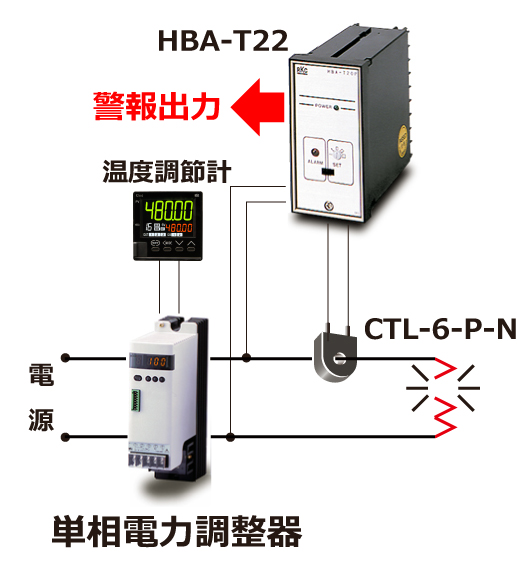

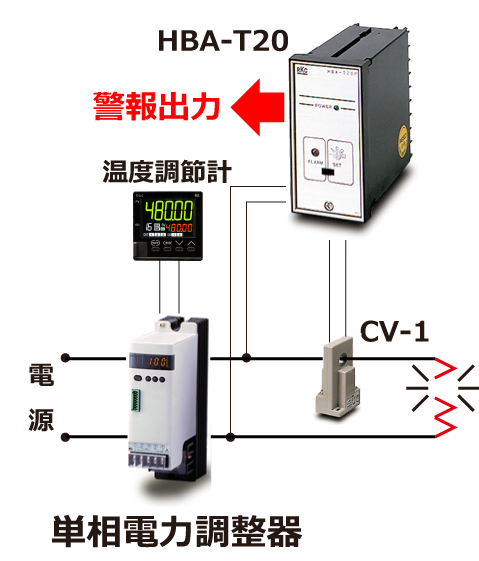

HBA-T22(単相用)

  • 単相のサイリスタ電力調整器による位相制御・ゼロクロス制御に使用します。

   ※リレー接点・SSR駆動制御系も可

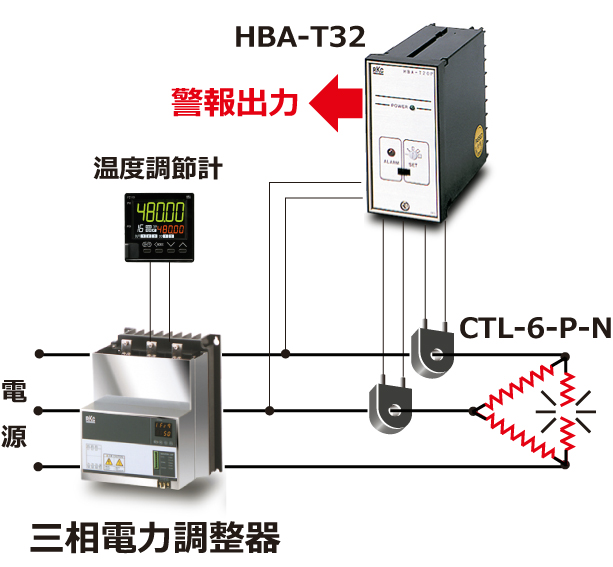

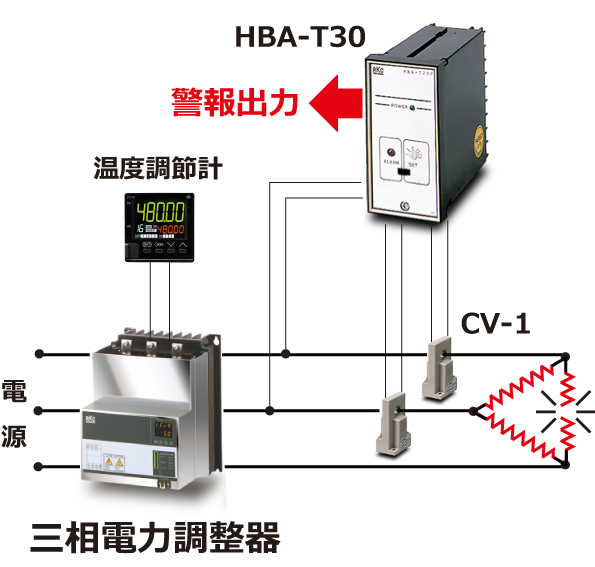

HBA-T32(三相用)

  • 三相のサイリスタ電力調整器による位相制御・ゼロクロス制御に使用します。

   ※リレー接点・SSR駆動制御系も可

HBA-T23(単相用)

  • 単相のサイリスタ電力調整器による位相制御・ゼロクロス制御に使用します。

   ※リレー接点・SSR駆動制御系も可

HBA-T33(三相用)

  • 三相のサイリスタ電力調整器による位相制御・ゼロクロス制御に使用します。

   ※リレー接点・SSR駆動制御系も可

主な仕様

HBA-T22(単相 電力調整器制御系用)

  • 入力の種類:負荷電圧および電流検出器(CTL-6-P-N)
  • 検出可能負荷電流:AC5A, AC10A, AC20A, AC30A (本体の定格による)
  • 設定可能範囲:本体定格値の50~100%
  • 負荷設定精度:負荷設定値に対して±3%
  • 警報感度:負荷容量の10%以上の電流変化のとき

※ただし、10%以内の変化に対しては不確定

HBA-T32(三相 電力調整器制御系用)

  • 入力の種類:負荷電圧および電流検出器(CTL-6-P-N)
  • 検出可能負荷電流:AC5A, AC10A, AC20A, AC30A (本体の定格による)
  • 設定可能範囲:本体定格値の50~100%
  • 負荷設定精度:負荷設定値に対して±3%
  • 警報感度:負荷容量の15%以上の電流変化のとき

※ただし、15%以内の変化に対しては不確定

<共通仕様>

  • 警報出力:2点、リレー接点出力、1c接点
  • 電源電圧 :AC100/110V、AC200/220V 50/60Hz共用
  • 消費電力:1.2VA以下
  • 使用周囲温度:0~50℃



HBA-T23(単相 電力調整器制御系用)

  • 入力の種類:負荷電圧および電流検出器(CTL-18S-N)
  • 検出可能負荷電流:AC30A, AC100A (本体の定格による)
  • 設定可能範囲:本体定格値の50~100%
  • 負荷設定精度:負荷設定値に対して±3%
  • 警報感度:負荷容量の10%以上の電流変化のとき

※ただし、10%以内の変化に対しては不確定

HBA-T33(三相 電力調整器制御系用)

  • 入力の種類:負荷電圧および電流検出器(CTL-18S-N)
  • 検出可能負荷電流:AC30A, AC100A (本体の定格による)
  • 設定可能範囲:本体定格値の50~100%
  • 負荷設定精度:負荷設定値に対して±3%
  • 警報感度:負荷容量の15%以上の電流変化のとき

※ただし、15%以内の変化に対しては不確定

<共通仕様>

  • 警報出力:2点、リレー接点出力、1c接点
  • 電源電圧 :AC100/110V、AC200/220V 50/60Hz共用
  • 消費電力:1.2VA以下
  • 使用周囲温度:0~50℃



外形寸法

(単位:mm)
