１．フィードバック制御による外乱応答の改善

　調節計を用いた計装の目的は、所望する目標値（温度の設定など）にプラントの状態（測定温度）を素早く収束させ、いかなる外乱に対しても目標値とプラントの状態の差を常に”０”にする事にあります。

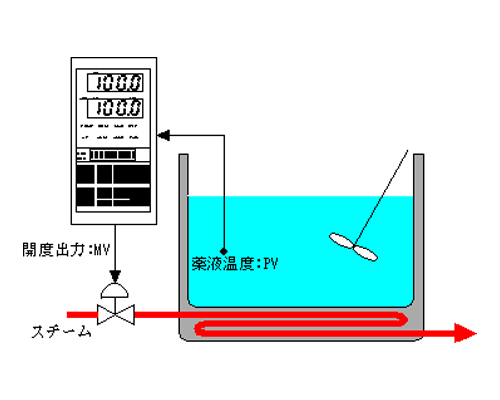

では、フィードバック制御において外乱による制御状態の乱れをどのようにして抑制しているのか、図１に示す温度調節計（温調計）を用いた薬液の温度制御を例に考えてみます。

　この制御系は、弁の開度でスチーム流量を可変し薬液温度を制御するもので、外乱の要因としてはスチームの温度変化、スチームの圧力変化などが想定されます。

もしこの系にこれらの外乱が生じた場合、フィードバック制御ではその影響が薬液温度の変化として現れるまでは調節計による修正動作を行えないため、外乱による応答の乱れを迅速に収束させるには限界があります。

図２にスチーム温度が低下した場合の応答例を示します。

２．フィードフォワード制御併用による外乱応答の改善

　前記図１の制御系において、スチーム温度の変化が測定可能であり、かつ、スチーム温度の変化に対する適切な修正量（開度出力:MV）が明らかになっていれば、フィードフォワード制御を併用することでフィードバック制御のみの場合よりもスチーム温度変動に対しては制御結果の改善をはかることが可能です。（図３）

　図３に示したフィードフォワード制御系は、スチームの温度を検出しスチーム温度の変動が生じた場合にいち早くこの変動に対する修正を行うため、スチーム温度が変化するという外乱に対しては薬液温度の変動を最小限に抑えることが可能になります。

　しかし、スチーム温度の変化に対して薬液温度が影響を受けないスチーム流量の決定（外乱とプロセスの状態変化の関係）を正確に把握することは一般的に困難なため、フィードフォワード制御の併用により制御結果が改善できる場合は限定されます。
（参考：フィードバック制御とフィードフォワード制御）

　また、図３のフィードフォワード制御系はスチーム温度に対してのみ補償しているため、スチームの圧力変動に対しては有効に働きません。



３．カスケード制御による外乱応答の改善

　図１に示す制御系で想定される外乱は、「スチーム温度の変化」と「スチーム圧力の変化」であり、どちらの場合もそれぞれの変化により薬液に供給されるエネルギー量に変化が現れ、その結果として薬液温度の変化が生じています。

このことから、スチームの温度や圧力が変動したとしてもスチームにより薬液に供給されるエネ ルギー量が一定に保たれていれば薬液温度は一定値に保たれるはずです。
このような観点から、薬液に供給されるエネルギー量を薬液槽下部の温度として検出し制御するループを付加した制御系が考えられます。（図４）

図４のような多重ループ構成の制御方式を「カスケード制御」といい、以下のように動作します。
•調節計MASTERは、”薬液温度”が目標温度となるような”薬液槽下部の温度”を決定して調節計SLAVE の目標温度として出力する。
•調節計SLAVEは、”薬液槽下部の温度”が調節計MASTERにより決められた目標温度となるように”開度出力”を決定し出力する。

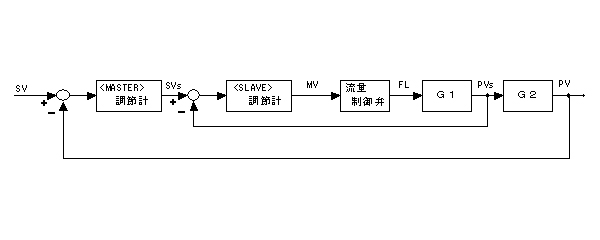

また、ブロック図を用いて表すと図５のようになります。

SV：薬液目標設定温度　　　　　　　FL：スチームの流量
SVs：薬液槽下部の目標設定温度 　　PVs：薬液槽下部の測定温度
MV ：流量制御弁の開度出力 　　　　PV：薬液の測定温度
G1：スチーム流量に対する薬液槽下部温度の応答特性
G2：薬液槽下部の温度から薬液温度測定点までの応答特性



　カスケード制御では、スチームの温度や圧力の変化が生じると、<SLAVE>調節計がこの変化を薬液槽下部の温度変化として検出し、<MASTER>調節計から出力された薬液槽設定温度との温度差を”０”にするように弁の開度を調節するため、図１の単純なフィードバック制御系よりも外乱による温度の乱れを迅速に抑制できることがわかります。（図６）

４．カスケード制御のまとめ

図５に示しましたが、カスケード制御では制御ループが２重になっており、本来の目的である制御量（薬液温度）をフィードバックしているループを「マスターループ」もしくは「メジャーループ」、マスターループの内側に構成されるループを「スレーブループ」もしくは「マイナーループ」と呼んでいます。（図７）

SV：薬液目標設定温度　　　　　　　　FL：スチームの流量
SVs：薬液槽下部の目標設定温度　　　PVs：薬液槽下部の測定温度
MV：流量制御弁の開度出力　　　　　PV：薬液の測定温度
G1：スチーム流量に対する薬液槽下部温度の応答特性
G2：薬液槽下部の温度から薬液温度測定点までの応答特性



　今回ご紹介した例のように、カスケード制御によって外乱に対する応答を効果的に改善するためには、
•スレーブループを構成可能であること
•外乱がスレーブループ内に発生すること
•マスター側プラントの応答速度または遅れに対して、スレーブ側プラントの応答速度または遅れが小さいこと
という条件を満たす必要があり、この条件以外、例えばマスターループ内に発生する外乱などに対しては外乱応答の改善効果はあまり期待できませんのでご注意ください。
