製品情報

モジュール型調節計

モジュール型調節計 アクセサリ(ケーブル・コネクタ)

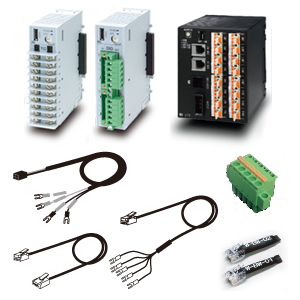

モジュール型調節計をご使用時に必要なアクセサリ(ケーブル・コネクタ)の一覧です。

※ケーブル長は標準長です。ご希望のケーブル長がございましたら営業担当までお問い合わせください。

※価格については営業担当までお問い合わせください。

主な特長

●通信用ケーブル・接続用ケーブル

仕様 型名 ケーブル長 対応機種

Z-COM<——>PLC等

ホスト通信接続ケーブル
モジュラー6ピン・・・Yラグ

W-BF-01-3000 3m

SRZ(Z-COM), SR Mini HG

Z-COM<——>Z-COM

マルチドロップ通信接続ケーブル
モジュラー6ピン・・・モジュラー6ピン

W-BF-02-3000

3m

SRZ(Z-COM), SR Mini HG, SRJ

W-BF-02-1000

1m

W-BF-02-500

0.5m

SRZ<——>COM-KG
ローダ通信ケーブル

W-BV-01-1500

1.5m

SRZ(Z-COM, Z-CT, Z-TIO, Z-DIO, Z-TIO-G)

COM-KG

SRZ<——>OPC-TS2060
通信接続ケーブル

V6-MLT

3m

SRZ(Z-TIO-A/B, Z-DIO)

※Z-COM, Z-CT, Z-TIO-C/Dは接続不可
OPC-TS2060

SRZ(Z-TIO)  CT接続用
Yラグ←→専用コネクタ付ケーブル

W-BW-03-1000

1m

SRZ(Z-TIO)
※Z-TIO-Gは使用不可

W-BW-03-2000

2m

W-BW-03-3000

3m

SRJ用 J-CVM通信/電源ケーブル

W-CF-N01-AA-□□□□*

下記参照

SRJ

SRJ用 J-TI電源ケーブル

W-CF-P01-AC-□□□□*

下記参照

SRJ

SRJ用 J-CVM外部SSR駆動用トランジスタ出力接続ケーブル

W-CF-S01-AC-□□□□*

下記参照

SRJ

SRJ用 J-CVMヒータ電源接続ケーブル

W-CF-P02-AC- □□□□*

下記参照

SRJ

*SRJ用ケーブルの□□□□・・・1000の場合1m 3000の場合3m 5000の場合5m



●通信用終端抵抗コネクタ

仕様 型名 ケーブル長 対応機種

モジュラー6ピン用終端抵抗コネクタ

(RS-485用)

W-BW-01

SRZ(Z-COM), SR Mini HG

モジュラー6ピン用終端抵抗コネクタ

(RS-422A用)

W-BW-02

SRZ(Z-COM), SR Mini HG





●Z-TIO/Z-DIO/Z-CT用入出力コネクタ(コネクタタイプモジュール用)

仕様 型名 ケーブル長 対応機種

入力、出力コネクタ(スプリング接続タイプ)

※フェニックスコンタクト製

 FKC 2,5/5-STF-5,08 AU同等品

SRZP-03

(2個セット)

SRZ(Z-TIO/Z-DIO/Z-CT)

入力、出力コネクタ(サイドネジタイプ)

※フェニックスコンタクト製

 MSTB 2,5/5-STF-5,08AU同等品



SRZP-02

(2個セット)

SRZ(Z-TIO/Z-DIO/Z-CT)

入力、出力コネクタ(フロントネジタイプ)

※フェニックスコンタクト製

 FRONT-MSTB 2,5/5-STF-5,08AU同等品

SRZP-01

(2個セット)

SRZ(Z-TIO/Z-DIO/Z-CT)
