製品情報

レベルセンサ

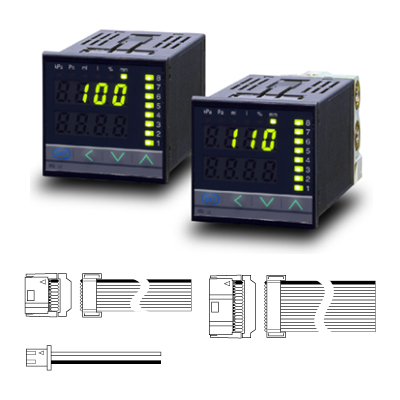

レベルセンサアクセサリ(ケーブル)

レベルセンサをご使用時に必要なアクセサリ(ケーブル・コネクタ)の一覧です。

※ケーブル長は標準長となります。ご希望のケーブル長がございましたら営業担当までお問い合わせください。

※価格については営業担当までお問い合わせください。

主な特長

●通信用ケーブル・接続用ケーブル

※詳細は各製品カタログを参照してください
※全てのケーブルの端末は未処理となります

仕様 型名 ケーブル長 対応機種

LE100(LE100A)/LE110(LE110A)用

電源・出力6点用コネクタケーブル
(10ピンタイプ)

W-BP-01-3000

3m

LE100(LE100A)/LE110(LE110A)

LE100(LE100A)/LE110(LE110A)用

電源・出力8点・通信・接点入力用コネクタケーブル
(16ピンタイプ)

W-BP-02-3000

3m

LE100(LE100A)/LE110(LE110A)

LE100(LE100A)/LE110(LE110A)用
モニタ出力用コネクタケーブル

W-BP-03-3000

3m

LE100(LE100A)/LE110(LE110A)





●接続用コネクタ(上記ケーブルのケーブルなし仕様)
※詳細は各製品カタログを参照してください

仕様 型名 ケーブル長 対応機種

LE100(LE100A)/LE110(LE110A)用

電源・出力6点用コネクタ
(10ピンタイプ)
※適合ケーブル:
フラットリボンケーブル 1.27mmピッチ
AWG#28相当

W-BP-01-N

LE100(LE100A)/LE110(LE110A)

LE100(LE100A)/LE110(LE110A)用

電源・出力8点・通信・接点入力用コネクタ
(16ピンタイプ)
※適合ケーブル:
フラットリボンケーブル 1.27mmピッチ
AWG#28相当

W-BP-02-N

LE100(LE100A)/LE110(LE110A)

LE100(LE100A)/LE110(LE110A)用
モニタ出力用コネクタ

※適合ケーブル:
AWG#28~22相当

W-BP-03-N

―

LE100(LE100A)/LE110(LE110A)



主な仕様

外形寸法

型式/価格
