電力調整器

電力調整器 アクセサリ(ケーブル・コネクタ)

電力調整器をご使用時に必要なアクセサリ(ケーブル・コネクタ)の一覧です。

※ケーブル長は標準長です。ご希望のケーブル長がございましたら営業担当までお問い合わせください。

※価格については営業担当までお問い合わせください。

主な特長

●通信用ケーブル・接続用ケーブル

仕様 型名 ケーブル長 対応機種

THV-A1<——>PLC等
モジュラー6ピン・・・
Yラグ

ホスト通信接続ケーブル

W-BF-01-3000 3m

THV-A1

THV-A1<——>THV-A1
モジュラー6ピン・・・
モジュラー6ピン

マルチドロップ通信接続ケーブル

W-BF-02-3000

3m

THV-A1

W-BF-02-1000

1m

W-BF-02-500

0.5m

THV-10, THV-40<——>COM-KG
ローダ通信ケーブル

W-BV-01-1500

1.5m

THV-10, THV-40

COM-KG

※W-BV-01-1500付きのCOM-KG型式:
 COM-KG-1N

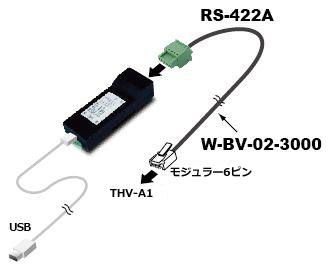

THV-A1<——>COM-KG
モジュラー6ピン・・・
プッシュイン

RS-422A(4線式)通信ケーブル

W-BV-02-3000

3m

THV-A1

COM-KG

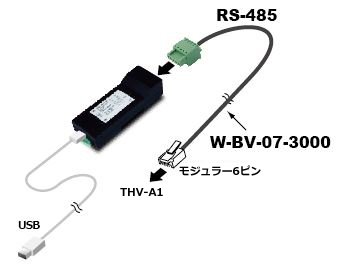

THV-A1<——>COM-KG
モジュラー6ピン・・・プッシュイン

RS-485(2線式)通信ケーブル

W-BV-07-3000

3m

THV-A1

COM-KG





●THV-A1用通信終端抵抗コネクタ

仕様 型名 ケーブル長 対応機種

モジュラー6ピン用終端抵抗コネクタ

(RS-485用)

W-BW-01

THV-A1

モジュラー6ピン用終端抵抗コネクタ

(RS-422A用)

W-BW-02

THV-A1





●THV-10(20A~100A)用入力・出力コネクタ

仕様 型名 ケーブル長 対応機種

THV-10(20A~100A)用 入力・出力コネクタ
(スプリング接続タイプ)

THV1P-C01

THV-10(20A~100A)

THV-10(20A~100A)用 伝送出力コネクタ
(スプリング接続タイプ)(*)

THV1P-C02

THV-10(20A~100A)

THV-10(20A~100A)用 通信コネクタ
(スプリング接続タイプ)(*)

THV1P-C03

THV-10(20A~100A)

(*)伝送出力 / 通信各オプション機能付きを指定した場合コネクタは付属されます



●THV-10(150A, 200A)・THV-40用入力・出力コネクタ

仕様 型名 ケーブル長 対応機種

THV-10(150A, 200A)・THV-40用 入力・出力コネクタ
(スプリング接続タイプ)

THV4P-C01

THV-10(150A, 200A)
THV-40



●THV-A1用入力・出力コネクタ

仕様 型名 ケーブル長 対応機種

THV-A1用 入力コネクタ
(スプリング接続タイプ)

THWP-C01

THV-A1

THV-A1用 警報出力コネクタ
(スプリング接続タイプ)

THVAP-C01

THV-A1



●THW-A用入力・出力コネクタ

仕様 型名 ケーブル長 対応機種

THW-A用 入力・出力コネクタ
(スプリング接続タイプ)

THWP-C01

THW-A



●THV-1(生産終了品)用入力・出力コネクタ

仕様 型名 ケーブル長 対応機種

THV-1用 入力・出力コネクタ
(スプリング接続タイプ)

THVP-C01

THV-1
