モジュール型調節計

モジュール型調節計（プロセス/温度調節計）
SRZ

測定精度：表示値の±0.2%
サンプリング周期：0.25秒
1台で4CHの制御が可能
前面ローダ通信対応
デジタル入出力、CT入力モジュールを用意
各種フィールドバス通信変換器を接続可能
オンラインショップ（Shop RKC）で購入可能

温度制御
プロセス制御
多点制御

ダウンロード

主な特長
主な仕様
外形寸法
型式/価格

主な特長

4台の温度調節計を小型モジュール1台に凝縮

コンパクトなモジュール1台で４CHの制御が可能です。（加熱冷却制御タイプの場合は２CH）
温度制御モジュール（Z-TIO）は最大16台（最大64CH）まで連結可能です。W-BW-03-1000
W-BF-01-3000

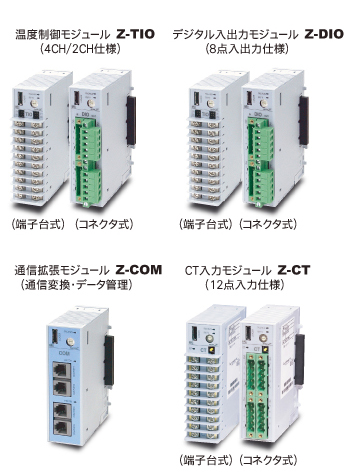

各種専用モジュールを用意

温度制御モジュール（Z-TIO）：温度/プロセス制御用モジュール
デジタル入出力モジュール（Z-DIO）：モード切替・イベント出力等用モジュール
通信拡張モジュール（Z-COM）：通信変換・モジュール連結時のデータ管理用モジュール
CT入力モジュール（Z-CT）：ヒータ断線警報用CT入力・多点CTモニタ/過電流警報用モジュール

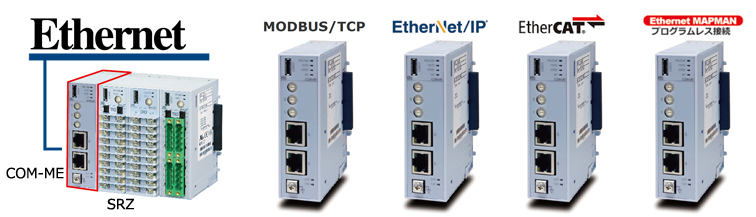

各種フィールドバスへ接続可能 (通信変換器)

Ethernet系のネットワーク（MODBUS/TCP、EtherCAT、PROFINET）に接続可能です。
CC-Link、DeviceNet、PROFIBUS、MECHATROLINKに接続可能な通信変換器も用意しております。

通信変換器の詳細についてはこちら

PLCへプログラムレス接続

三菱電機製MELSECシリーズPLCにプログラムレス接続が可能です。

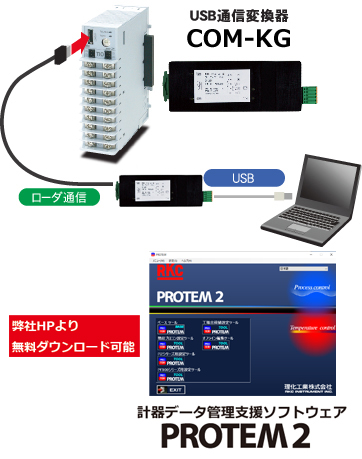

ローダ通信搭載

全モジュール前面ローダ通信ポートを装備し現場での保守性が向上します。
調節計・指示計設定データ管理支援ツールPROTEM2を用意しております。

※PROTEM2の詳細はこちら

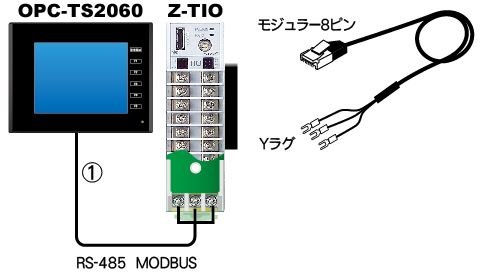

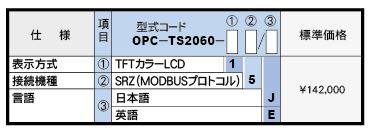

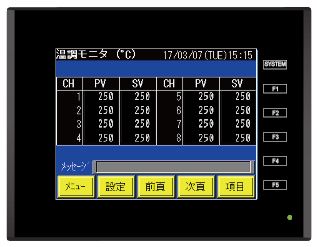

表示器（タッチパネル）+PLCを利用したシステム化も対応可能です

多点温度制御のモニタ、操作を表示器にまとめ、管理しやすいシステムの構築が可能です。
PLCを含めた装置全体のシステム構築もサポート可能です。

主な仕様

温度制御（Z-TIO）モジュール

入力点数：4点または2点
入力の種類（各グループ内ユニバーサル入力）　※入力範囲は入力レンジコード表（型式・価格）を参照
1）熱電対：K, J, R, S, B, E, N, T, W5Re26/W26Re, PLⅡ
2）測温抵抗体：Pt100, JPt100 (3線式)
3）直流低電圧入力：DC0～10mV, DC0～100mV, DC0～1V
4）直流電流入力：DC0～20mA, DC4～20mA
5）直流高電圧入力：DC0～5V, DC1～5V, DC0～10V

サンプリング周期：0.25秒
測定精度：±(表示値の0.2%+1digit)　※入力・レンジにより異なります
出力1・2（OUT1・2）
1）リレー接点出力：1a接点
2）SSR駆動用電圧パルス出力：DC0/12V
3）電流出力：DC0～20mA, DC4～20mA
4）電圧出力：DC0～5V, DC1～5V, DC0～10V
5）SSR（トライアック）出力：定格電流：0.5A
6）オープンコレクタ出力：シンク方式

イベント（警報）機能：最大4点　※LBA機能含む
通信機能：通信方式　RS-485
付加機能：出力分配機能・Nice MEET 機能・自動昇温機能・ピーク電流抑制機能・連動運転機能・設定値選択機能（リモートSV・比率設定・カスケード制御）

＜オプション仕様＞

ヒータ断線警報用CT入力（最大4点）　※時間比例出力および連続出力に対応可能

＜一般仕様＞

電源電圧（定格）：DC24V
許容周囲温度：-10～50℃
質量：端子台タイプ　約160g　　コネクタタイプ　約140g

安全規格：

UL：UL61010-1
cUL：CAN/CSA-22.2 NO.61010-1
CEマーキング：

低電圧指令（LVD）：EN61010-1
EMC指令：EN61326-1

RCM：EN55011

デジタル入出力（Z-DIO）モジュール

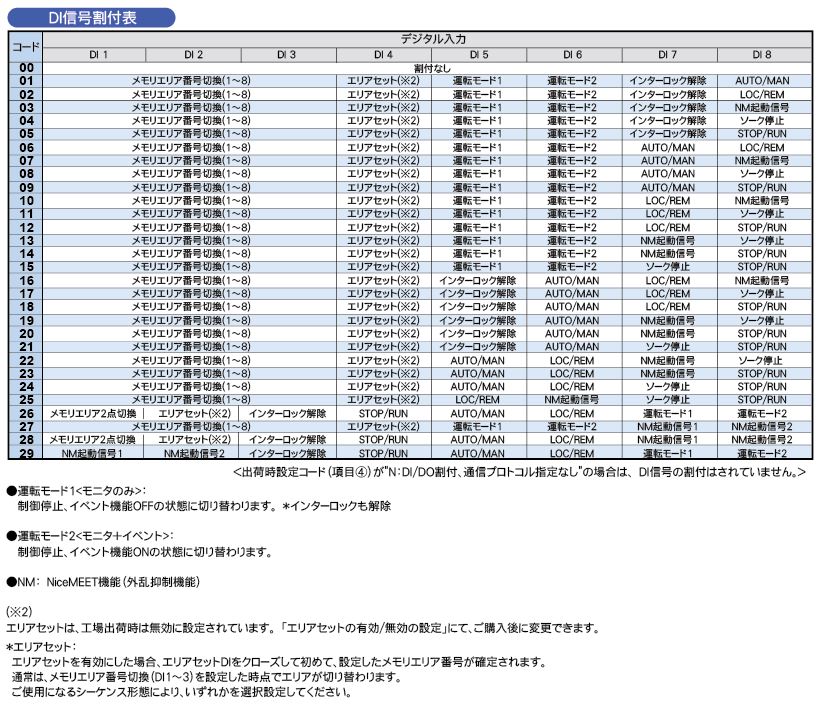

デジタル入力　※入力割付表（型式・価格）参照
入力点数：0または8点
入力方式：有電圧接点入力　シンク方式

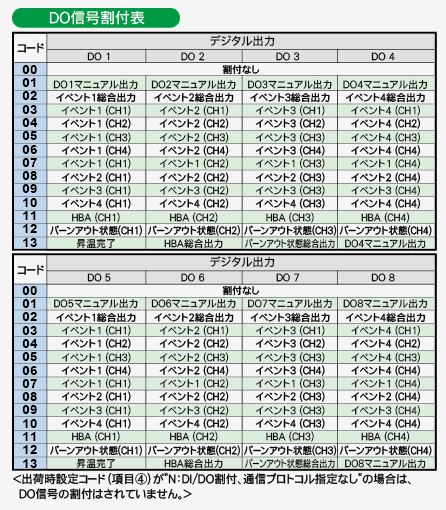

デジタル出力　※出力割付表（型式・価格）参照
出力点数：0または8点
出力種類：
1）リレー接点出力　1a接点
2）オープンコレクタ出力　シンク方式

通信機能：通信方式　RS-485

＜一般仕様＞

電源電圧（定格）：DC24V
許容周囲温度：-10～50℃
質量：端子台タイプ　約150g　　コネクタタイプ　約130g

安全規格：
UL：UL61010-1
cUL：CAN/CSA-22.2 NO.61010-1
CEマーキング：

低電圧指令（LVD）：EN61010-1
EMC指令：EN61326-1

RCM：EN55011

電流検出器入力（Z-CT）モジュール

入力点数：12点

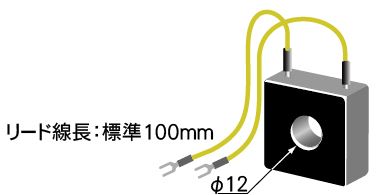

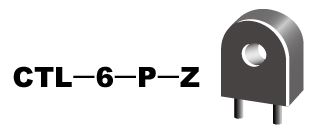

入力の種類：CTL-6-P-Z (10A用)、CTL-6-P-N (30A用）、CTL-12-S56-10L-N (100A用)
ヒータ断線警報点数：12点（CT入力1点に対して1点）
ヒータ過電流警報点数：12点（CT入力1点に対して1点）
※ヒータ断線警報・過電流警報自動設定機能付

通信機能：通信方式　RS-485

＜一般仕様＞

電源電圧（定格）：DC24V
許容周囲温度：-10～50℃
質量：端子台タイプ　約160g　　コネクタタイプ　約140g

安全規格：
UL：UL61010-1
cUL：CAN/CSA-22.2 NO.61010-1
CEマーキング：

低電圧指令（LVD）：EN61010-1
EMC指令：EN61326-1

RCM：EN55011

※Z-CTモジュールでZ-TIO-C/D,Z-COMを使用時の注意

Z-CTモジュールは、Z-TIO-C/DモジュールのPLC通信には対応していません。データの確認は、ホスト通信で行ってください。Z-COMのPLC通信の場合Z-CTモジュールの通信データを割付ける必要があります。その場合、当社製PLCレジスタマッピングツール(ZEAL2)を使用してレジスタアドレスの割付が必要となります。

※Z-CTモジュールヒータ過電流警報機能について

Z-CTモジュールのヒータ過電流警報状態は、Z-DIOモジュールから出力しません。通信データでの確認となります。

通信拡張（Z-COM）モジュール

モジュール接続台数：同一機能モジュールは16台以下、合計接続台数31台以下
RKC標準通信：通信方式　RS-485 / RS-422A
MODBUS通信：通信方式　RS-485 / RS-422A
PLC通信（MAPMAN）：通信方式　RS-485/ RS-422A
対応機種

1）三菱電機株式会社

AnA / QnA / Qシリーズ　　AnA / AnUCPU 共通コマンド（QR / QW）（0401/1401）（ZRレジスタのみ）
Aシリーズ / FX2N / FX2NCシリーズ　　ACPU共通コマンド（QR / QW)

2）オムロン株式会社

SYSMACシリーズ　　Ｃモードコマンド (RD / WD)

最大接続台数：4台

＜一般仕様＞

電源電圧（定格）：DC24V
許容周囲温度：-10～50℃
質量：約110g
安全規格：
UL：UL61010-1
cUL：CAN/CSA-22.2 NO.61010-1
CEマーキング：

低電圧指令（LVD）：EN61010-1
EMC指令：EN61326-1

RCM：EN55011

W－BF－01－3000

外形寸法

（単位：mm）

型式/価格

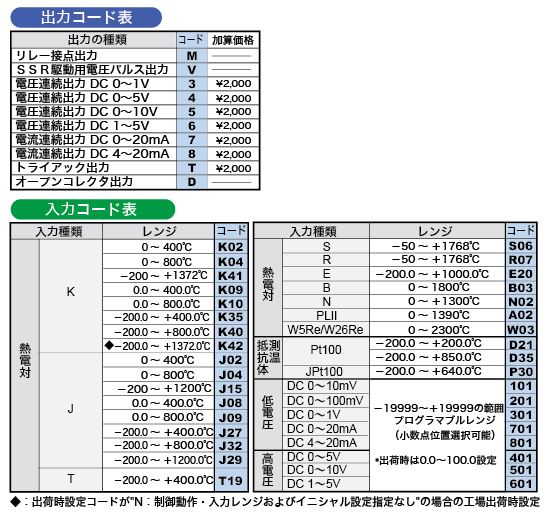

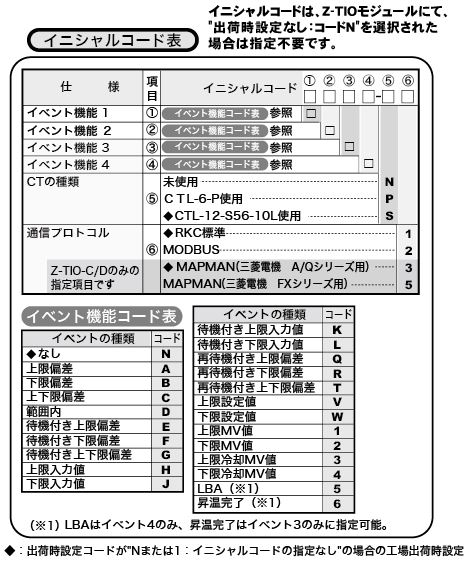

温度制御（Z-TIO）モジュール

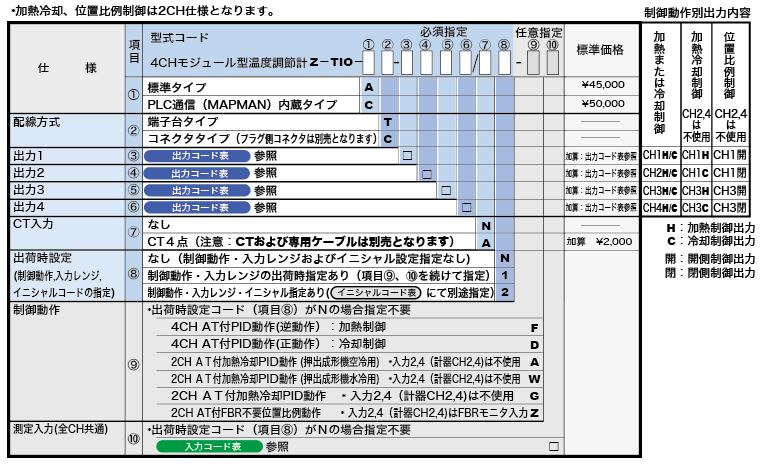

●4CH温度制御モジュール（Z-TIO-A/C）

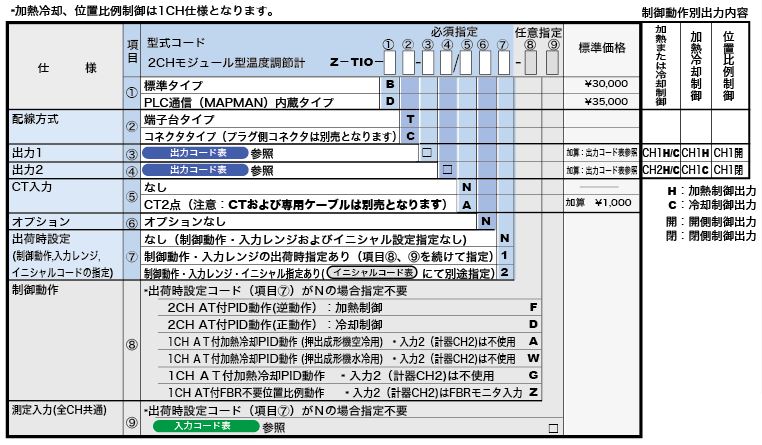

●2CH温度制御モジュール（Z-TIO-B/D）

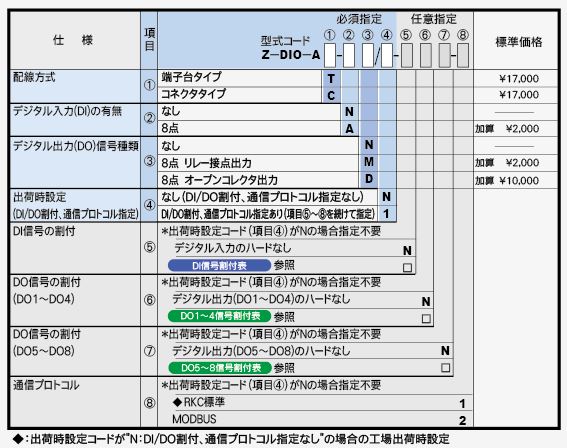

デジタル入出力（Z-DIO）モジュール

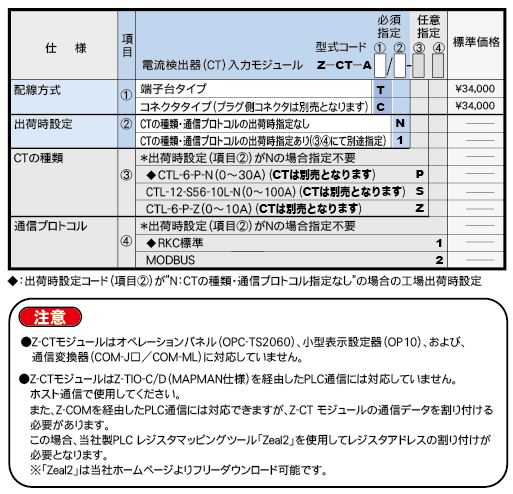

電流検出器入力（Z-CT）モジュール

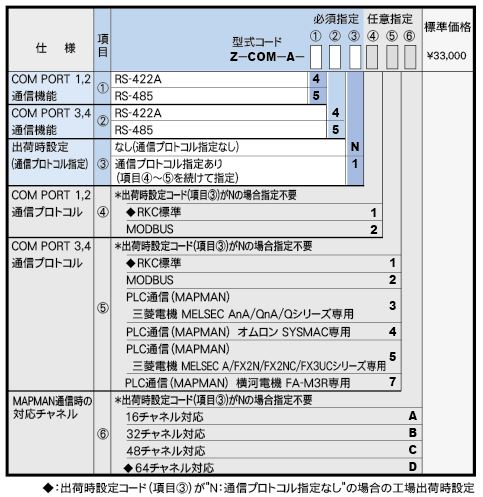

通信拡張（Z-COM）モジュール

Z-TIO/Z-DIO/Z-COM 共通付属品
端子カバー（電源部）
KSRZ－518A

連結コネクタカバー（左右共通）
KSRZ－517A

■別売品
＜プラグ側コネクタ＞（コネクタタイプモジュール用）

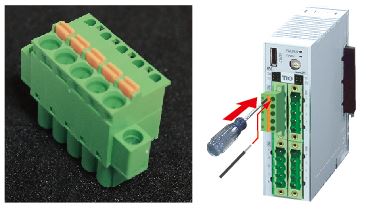

SRZP－03（スプリング接続タイプ）
標準価格　￥1,000 (2個セット）
フェニックスコンタクト製　FKC 2,5/5-STF-5,08 AU同等品

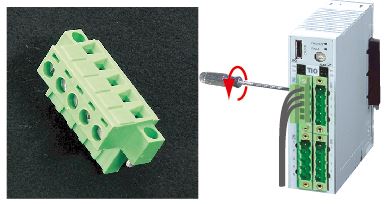

SRZP－02（サイドネジタイプ）
標準価格　￥1,000 (2個セット）
フェニックスコンタクト製　MSTB 2,5/5-STF-5,08AU同等品

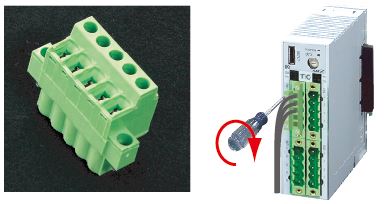

SRZP－01（フロントネジタイプ）
標準価格　￥1,000 (2個セット）
フェニックスコンタクト製　FRONT-MSTB 2,5/5-STF-5,08AU同等品

■別売品

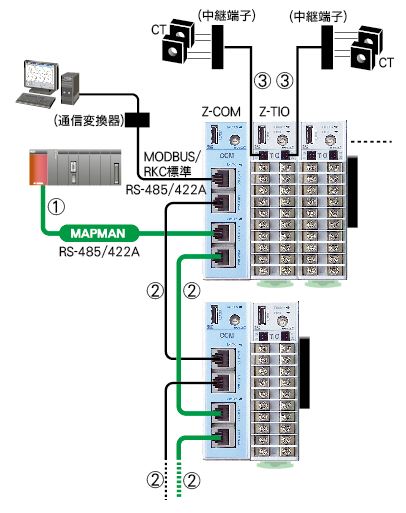

＜各種ケーブル＞

①

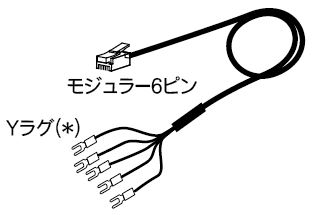

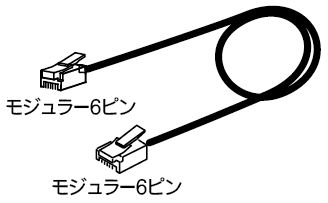

W－BF－01－3000（3m）　標準価格￥2,000

②
W－BF－02－500（0.5m）　標準価格￥1,000
W－BF－02－1000（1m）　標準価格￥1,000
W－BF－02－3000（3m）　標準価格￥2,100

③
W－BW－03－1000（1m）　標準価格￥1,500
W－BW－03－2000（2m）　標準価格￥1,800
W－BW－03－3000（3m）　標準価格￥2,100
