主な特長

セッティング時間の短縮とデータロギングが無料でできる!!

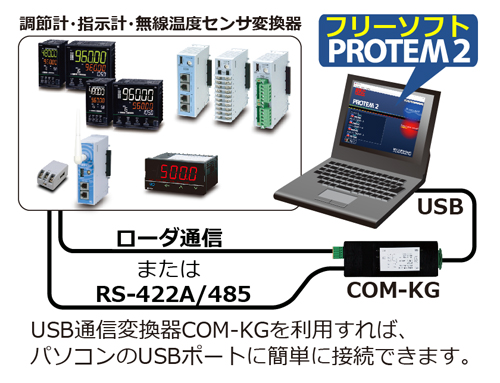

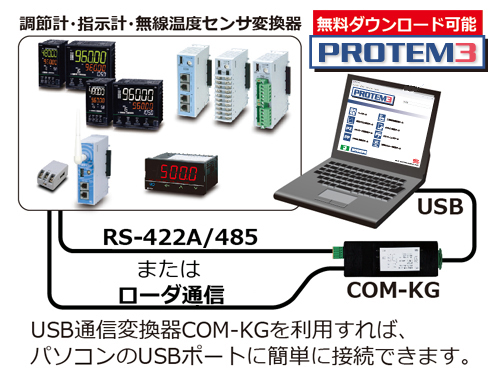

• ローダ通信またはシリアル通信付の弊社製調節計、指示計、電力調整器等のパラメータ設定値と測定値を簡単管理できるソフトウェアです。
• パソコンを利用した計器のデータ管理が無償で手軽に実現します。

  ※対応OS：Windows 11

データ管理が簡単にできる

• データのモニタ、設定、パックアップ、転送やグラフ表示付きロギングツール、帳票ツールなどを統合したデータ管理支援ソフトウェアです。

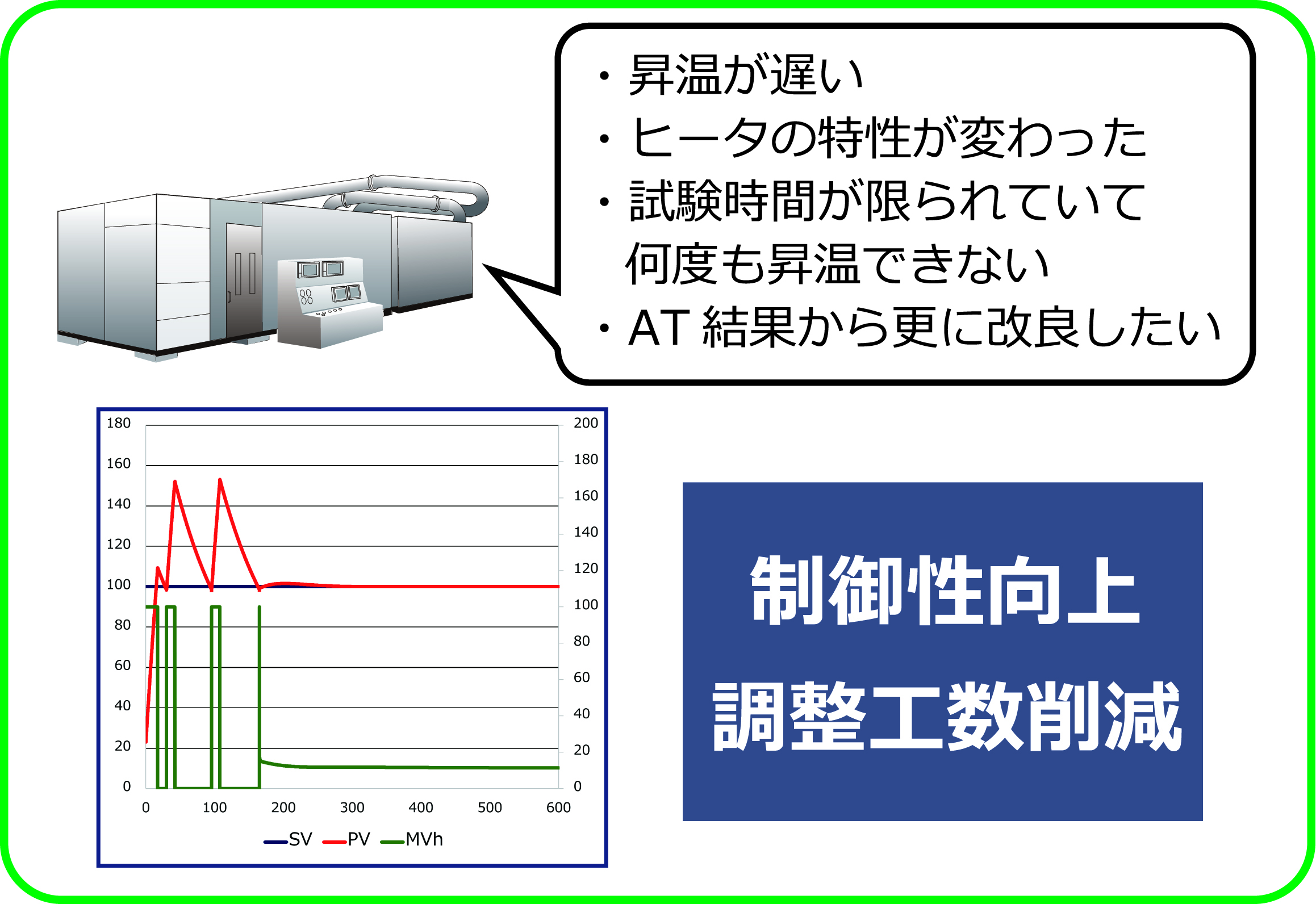

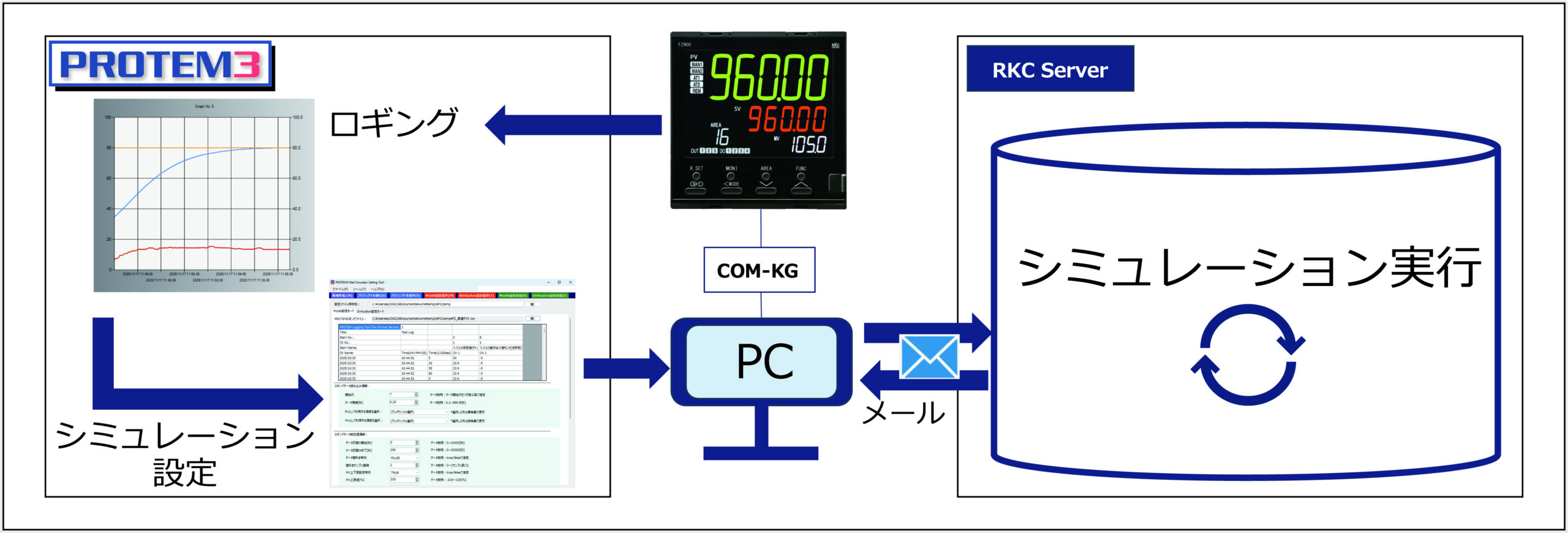

制御シミュレータ設定ツール

　・理化⼯業独⾃の制御アルゴリズムによるリアルなシミュレーションが可能　　

　・制御対象を数理モデル化し、装置の特性に沿ったPID値を算出

※制御対象によっては、シミュレーションの計算結果と実動作が異なる場合があります。
※本シミュレーションサービスのご利用にはユーザー登録が必要です。詳細は弊社営業担当までお問い合わせください。

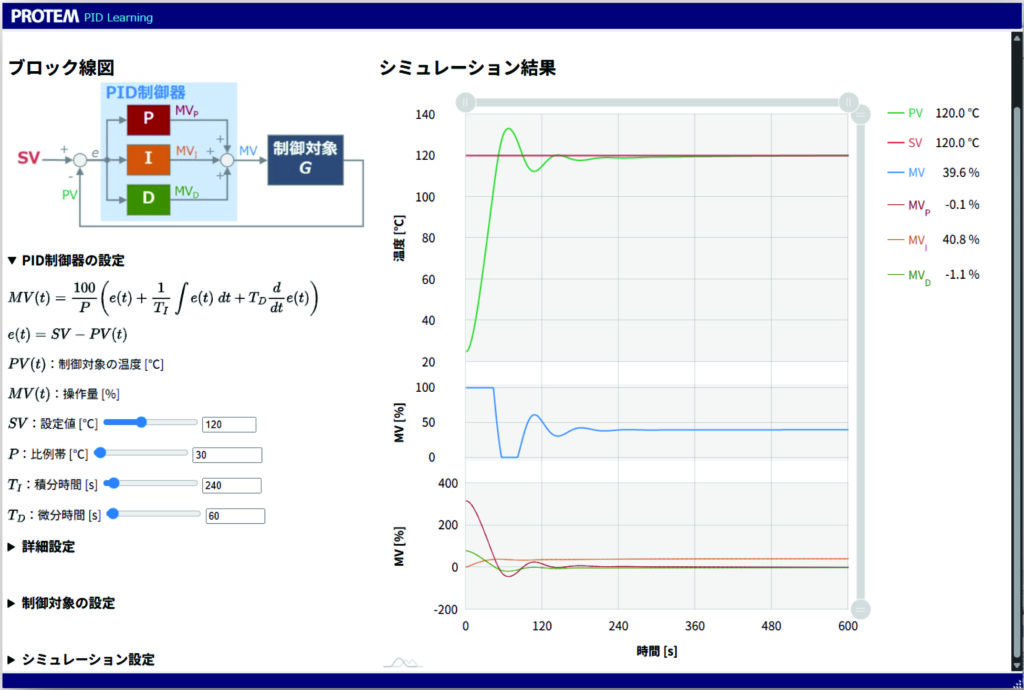

PIDラーニングツール

　・PC上でPID制御を演算。学習⽤途に利⽤可能。

　・Webブラウザ版も公開中です。こちらからご利用ください。

　・HPで温度制御に関する技術資料を公開中です。こちらからご利用ください。

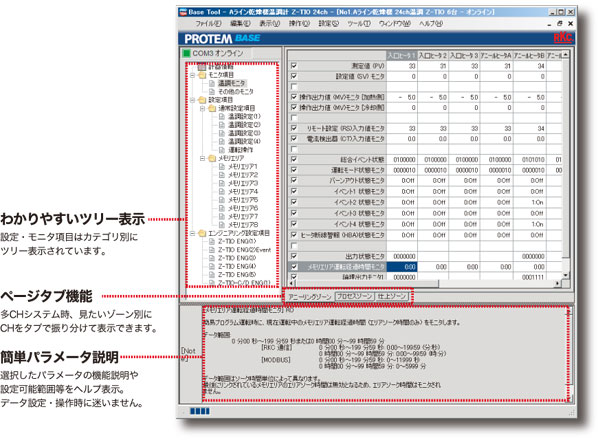

モニタ・設定に便利なベースツール

• データのモニタと設定がパソコン上でリアルタイムにできます。
• パラメータごとに機能の説明や設定範囲、項目等を表示し、スムーズな設定をサポートします。

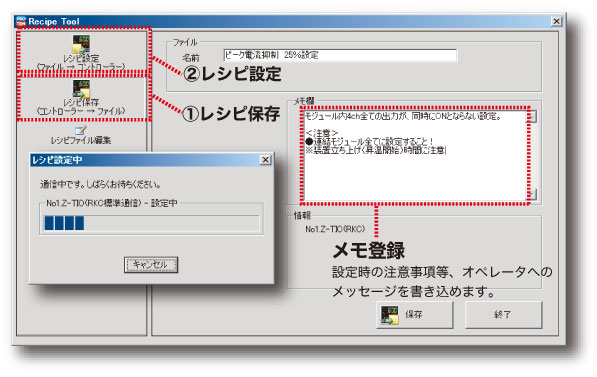

設定データの管理に便利なレシピツールとバックアップツール

• 設定データを１つのレシピファイルとしてパソコンに保存可能です。
• 計器交換時のデータ移行が行え、複数のレシピを保存しておけば、レシピファイルを呼び出すだけで全設定データの一括設定が可能です。
• 保存したレシピデータのオフライン編集も可能です。
• 計器全設定データのバックアップ/レストア（バックアップツール）も使用可能です。

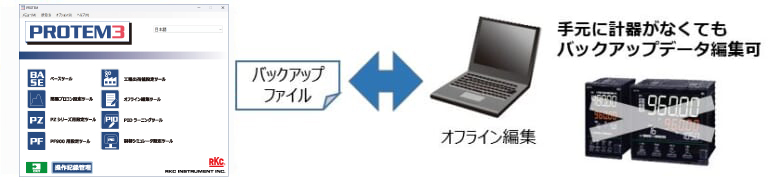

計器と接続せずにデータ設定・確認ができるオフライン編集ツール

PROTEM2が出力したバックアップファイルを、計器との通信なし(オフライン環境)で編集できます。ベースツールと同様のわかりやすいツリー表示、パラメータ説明表示により、各設定項目の説明表示を見ながら、バックアップデータのオフライン編集ができます。

データ分析に便利なロギングツール

• ベースツールで各種測定データ、設定データ、状態モニタをロギング可能です。
• パソコン上でグラフ表示が可能で、ログデータは、Excel*等で編集可能なCSV形式で自動保存されます。
  * Excelは、Microsoft Corprationの登録商標です。

プログラム設定が簡単にできるツールも用意

• プログラム調節計PZシリーズ、PF900用設定ツールも使用可能。プログラムパターン設定、タイムシグナル設定等がグラフィカルでわかりやすい表示により簡単に設定できます。

帳票も簡単作成

• 全設定データを帳票形式で一覧にするツールです。
• 帳票出力するデータは選択でき、プリンタでの印刷やCSVファイル、HTMLファイルでの保存が可能です。

主な仕様

弊社接続可能機種

デジタル指示調節計
RZシリーズ
RBシリーズ
SA100シリーズ
SA200シリーズ
CBシリーズ
CB100L
FZシリーズ
FBシリーズ
GZシリーズ
HAシリーズ
HA930/HA430
BZシリーズ
SB1
MA900/MA901

モジュール型調節計
SRZ
SR Mini HG
SRJ（J-TI）
SRJ（J-TI Z-1303）

ボード型調節計
BJ16
B400

通信変換器
COM-ME
COM-ML
COM-KG（NWS無線通信）
COM-KG（NWS-Multi無線通信）

プログラム調節計
PZシリーズ
PF900 / PF901

デジタル指示計
AG500

樹脂圧力計
PG500

レベルセンサ
RMC-500

無線温度センサ変換器
NWS-Mini（NWS-COM-M1）
NWS-Multi（NWS-COM-M2）

電力調整器
THV-A1
THV-10
THV-10 Z-1314
THV-40

制御出力分配器
IOPD

動作環境

Windows 11

※本ソフトウェアを使用するには、Microsoft.NET Framework 4.8.1以降が必要になります。

外形寸法

型式/価格
